Prova gli incastri.
Stampa la dima 09, un tasto e una manopola. Verifica i giochi senza forzare il potenziometro né tenere premuto lo switch.
NEKO LAB · PROTOTIPO V2
Pocket / 33.

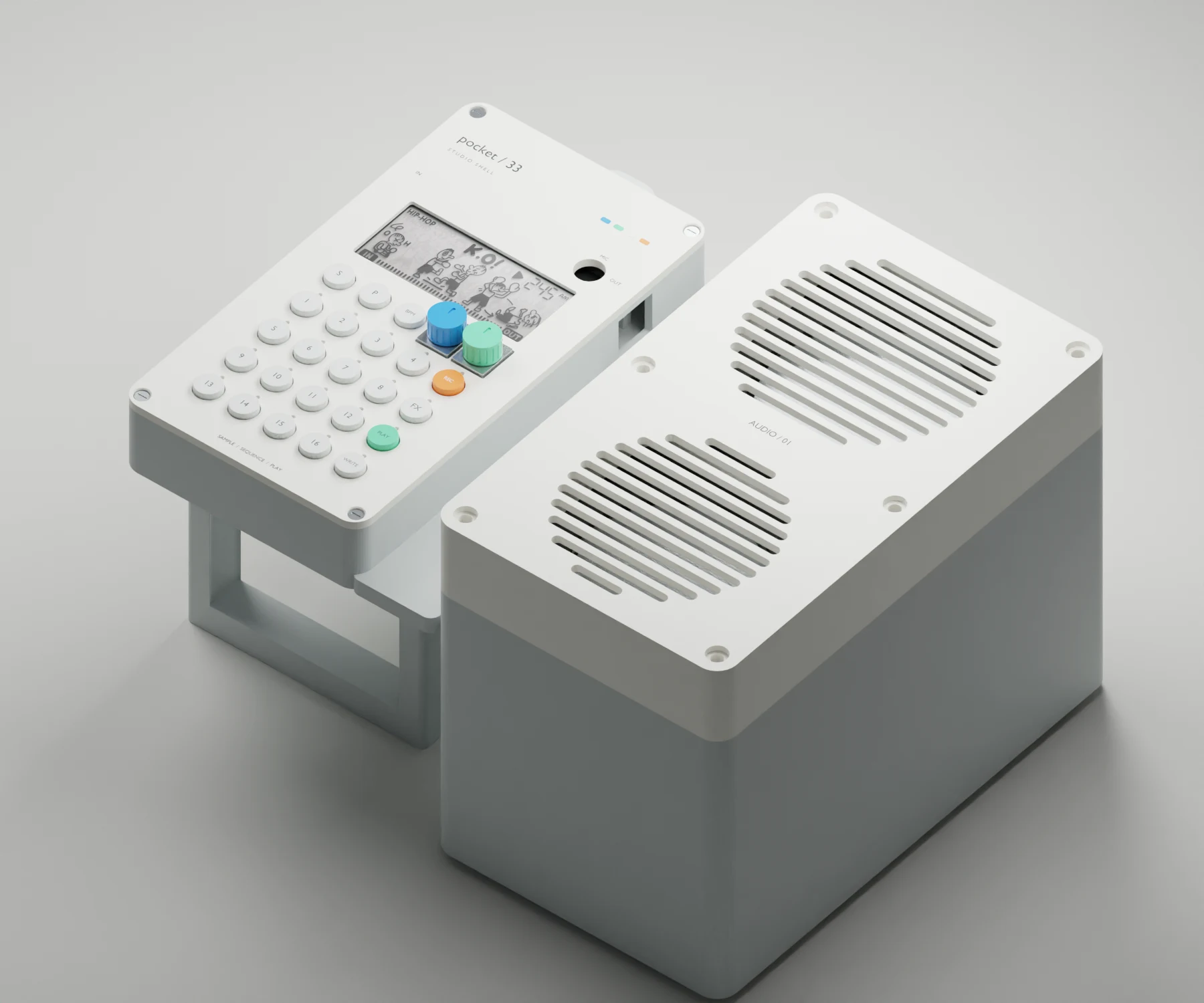

Un nuovo guscio per il PO-33. Comandi rifiniti, occhiello per laccetto e un modulo audio al suo fianco.
Prima di stampare. È un prototipo geometrico: stampa e montaggio sul PO-33 non sono ancora verificati fisicamente. Parti dalla dima e dalle prove di accoppiamento.
Scarica il kit stampa V2ZIP · 3,1 MB · 12 file STL + istruzioni · millimetri, scala 100%
12 file STLmm scala 100%Assieme V2 · circa 188 × 154 × 111 mm
01 / DALLA DIMA AL CASE
Una prova,
poi il resto.
Gli STL sono già orientati e appoggiati a Z=0. Controlla ogni pezzo nello slicer; il GLB serve soltanto per consultare l’assieme 3D.
Controlla i pezzi reali.
Prova il baffle 05 sui componenti Dayton, poi la base sul tuo PO-33. Le quote includono assunzioni dalla serie PO10: verifica jack, microfono, LED e comandi.
Regola la stampa.
Ugello 0,4 mm, strati 0,16–0,20 mm, 4 perimetri e 5–6 strati pieni. PLA per le dime; PETG calibrato per scocche, ponte e occhiello.
Supporti locali per telaio speaker e flangia del vano elettronico; controlla anche archi jack e sedi dadi. Rinforza ponte, orecchie e gancio con riempimento pieno. Per la camera acustica usa 4–5 perimetri e verifica la tenuta.
Tutti i pezzi e le quantità
| File | Copie | Parte |
|---|---|---|
| 01_Base.stl | 1 | Fondo PO, ponte e occhiello |
| 02_Faceplate.stl | 1 | Frontale |
| Key_S.stl | 23 | 21 perla, 1 arancio, 1 verde |
| Knob_A.stl | 1 | Manopola A |
| Knob_B.stl | 1 | Manopola B |
| 04_Speaker_frame.stl | 1 | Telaio speaker |
| 05_Speaker_baffle.stl | 1 | Pannello altoparlante e radiatore |
| 06_Rear_panel.stl | 1 | Coperchio posteriore |
| 07_Electronics_dry_cup.stl | 1 | Vano elettronica |
| 08_Speaker_grille.stl | 1 | Griglia |
| 09_Interface_coupon.stl | 1 | Dima per fori e accoppiamenti |
| 10_Desk_cradle.stl | 2 | Supporti da tavolo |

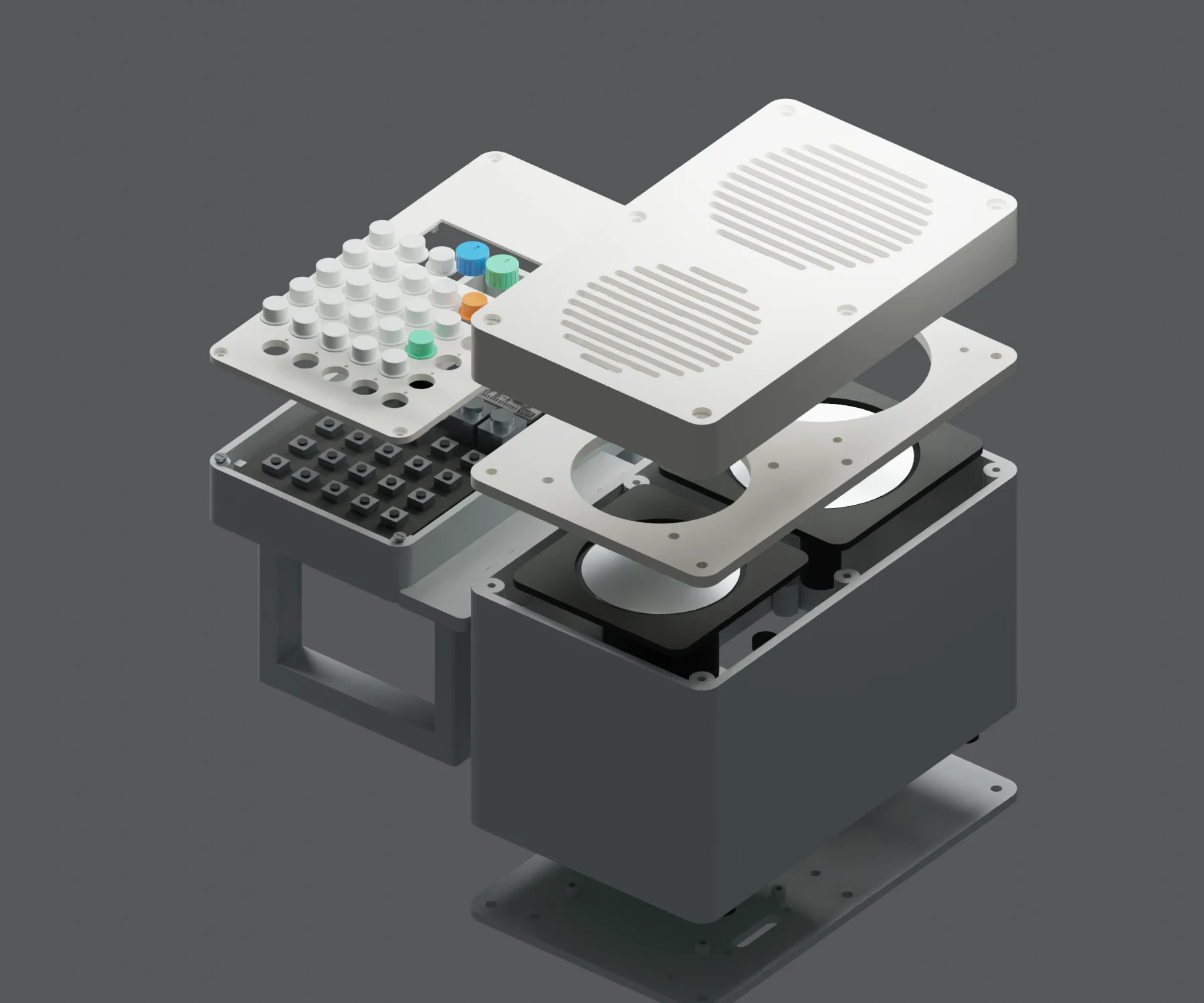

02 / IL PROGETTO SUL BANCO
Ogni pezzo
al suo posto.
Il modulo mono usa Dayton ND65-4, radiatore passivo DMA70-PR e amplificatore Adafruit MAX9744. L’alimentazione USB-PD a 9 V rimane esterna.
Nel kit trovi istruzioni, distinta componenti, collegamenti e note di accoppiamento. Circuito, membrane, elettronica e piedini sono componenti da acquistare.
Le mesh sono controllate; il prototipo fisico resta da collaudare. Tenuta acustica, resistenza dell’occhiello e qualità sonora non sono verificate. Il gancio non è certificato per sollevare l’assieme con speaker.
Scarica l’assieme 3D V2 · GLB ↓03 / STUDIO V3 · NON PRONTO PER LA STAMPA
La prossima
forma del suono.

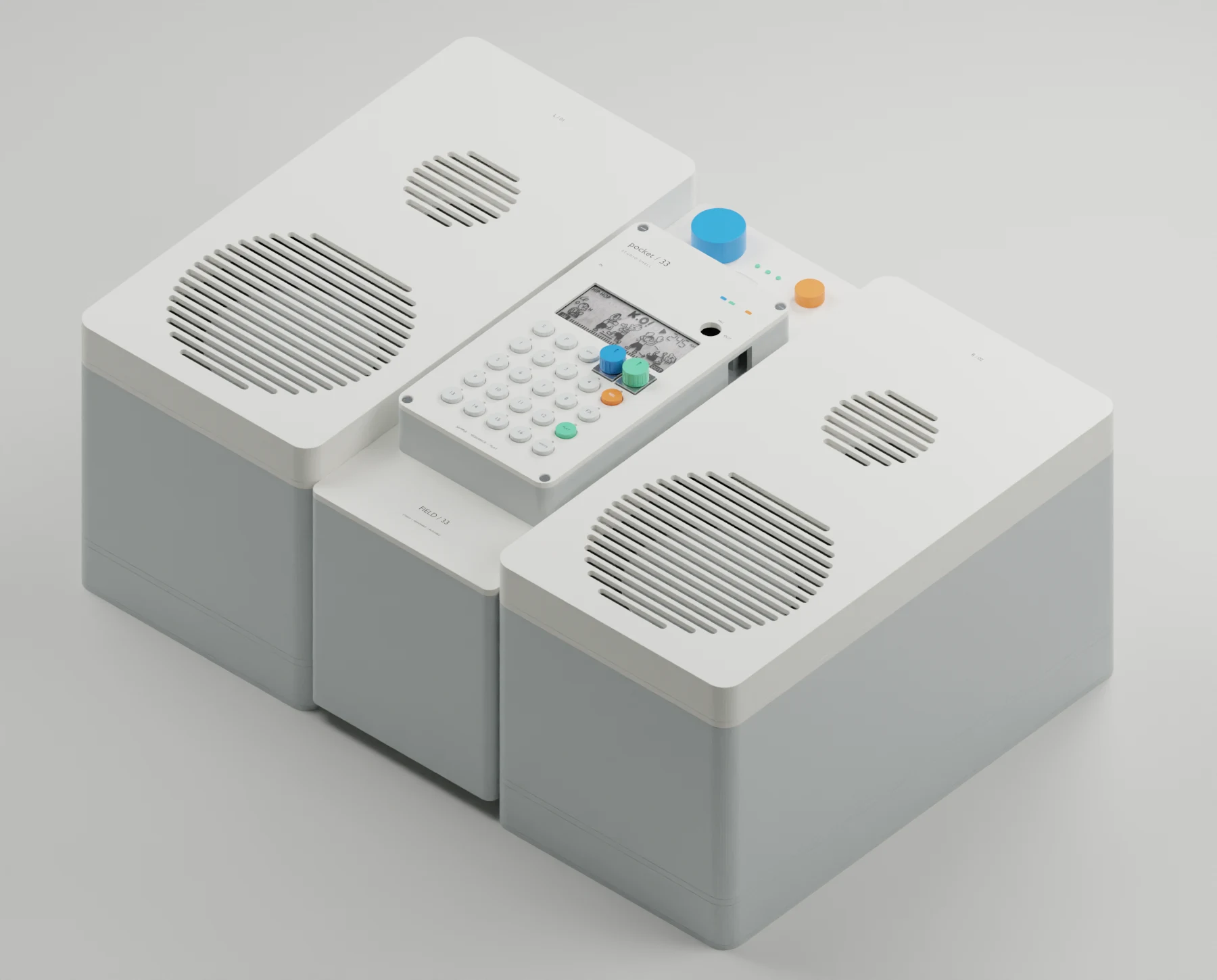

FIELD / 33 studia un sistema portatile stereo con batteria estraibile, due woofer, due tweeter e due radiatori passivi. Ingombro indicativo: 316 × 251 × 137 mm.
È uno studio 3D, senza nuovi STL costruttivi. Fissaggi, dock, maniglia e taratura sono da completare. Non usare gli STL V2 con i componenti V3: appartengono a due architetture diverse.
Scarica lo studio 3D V3 · GLB ↓
