02 / I PEZZI SUL BANCO
L’inventario.
Display, schede e accessori identificati nel laboratorio, incluso il grande LCD. Le confezioni seguono le schede prodotto; le quantità effettivamente disponibili restano da contare.
Schermi01
Waveshare · e-Paper Module (B)
Paper 4,2″
Il display di carta elettronica per frasi, agenda e promemoria. Wi-Fi e Bluetooth sono sulla scheda ESP32 separata, non nel pannello.
- 400 × 300 pixel
- Bianco, nero e rosso
- Interfaccia SPI
Confezione: modulo display e cavo PH2.0 a 8 pin
Uso e collegamenti +

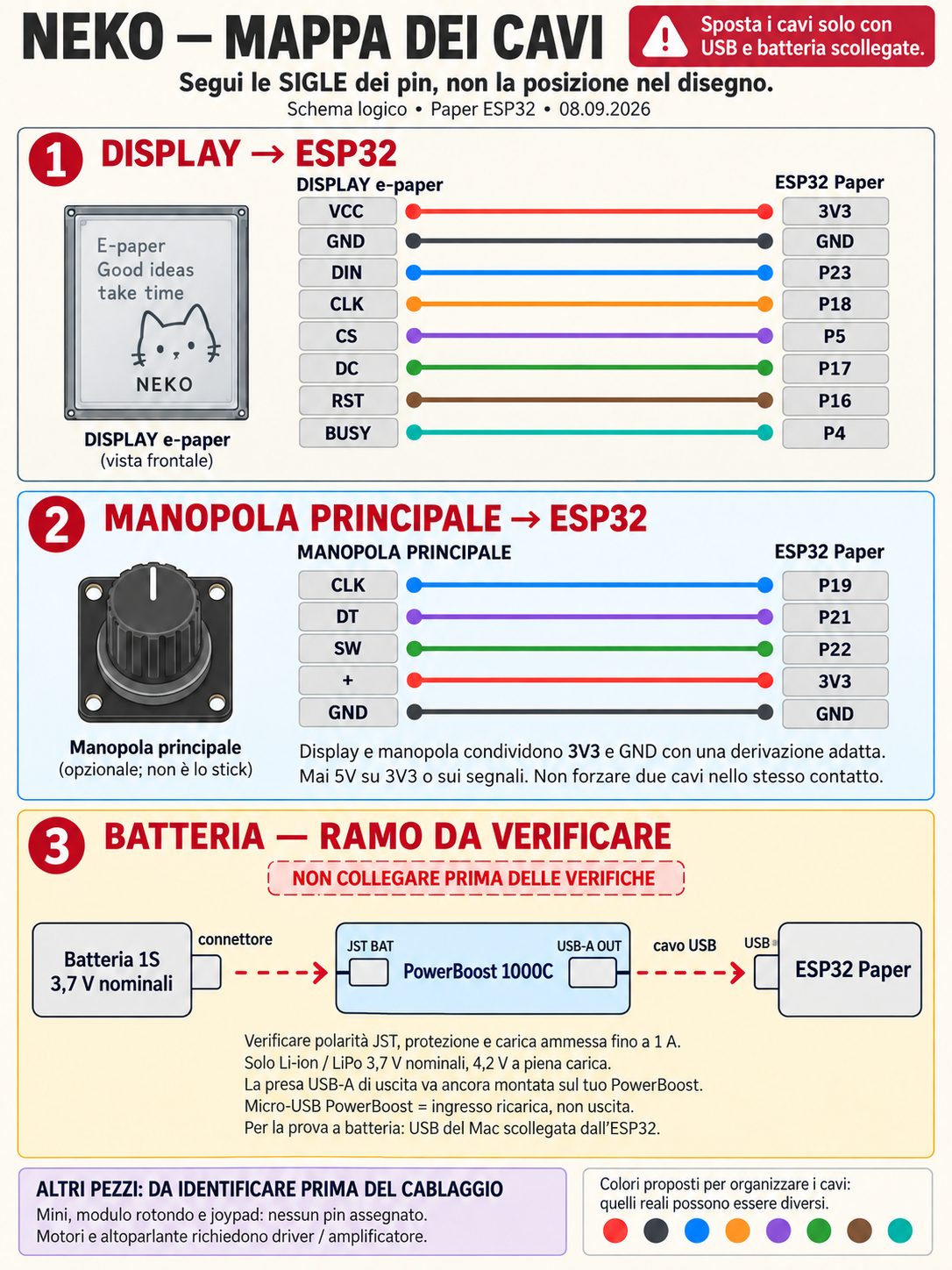

Sul prototipo NEKO: alimentazione a 3,3 V e mappa del suo ESP32. Verificare revisione del pannello e driver. L’immagine resta visibile anche quando manca alimentazione.
ASIN B075FRVC4L
Schermi02
Waveshare · e-Paper ESP32 Driver Board
Driver e-Paper ESP32
Scheda ESP32 con connettore dedicato ai pannelli e-paper grezzi. Il display non è incluso.
- Wi-Fi 2,4 GHz · Bluetooth 4.2 e BLE
- 4 MB Flash · 520 KB SRAM
- Scheda alimentata a 5 V
Confezione: scheda, adattatore e cavo FFC a 24 pin
Uso e collegamenti +
Il connettore dedicato usa DIN14, CLK13, CS15, DC27, RST26, BUSY25. Lo schema NEKO con cavetti sui GPIO segue un’altra mappa: scegliere cablaggio e firmware coerenti.
ASIN B07M5CNP3B
Schermi03
Waveshare · ESP32-S3-Touch-AMOLED-1.8 V2
Mini AMOLED 1,8″
Scheda con schermo touch integrato per un piccolo companion a colori, timer e comandi sulla scrivania.
- Touch · 368 × 448 pixel a colori
- Wi-Fi 2,4 GHz · Bluetooth 5 BLE
- 8 MB PSRAM · 16 MB Flash
- Speaker e microfono integrati
- Accelerometro e giroscopio · USB-C
Confezione: scheda con display; variante batteria da verificare
Uso e collegamenti +
Display e touch sono già collegati. Il connettore MX1.25 è per una batteria al litio da 3,7 V: non collegarvi l’uscita 5,2 V del PowerBoost. Verificare polarità e revisione.
ASIN B0FGDDRM8N
Schermi04
Waveshare · ESP32-S3-Touch-LCD-2.8 V1
Grande LCD 2,8″
Scheda con schermo touch a colori, speaker e sensore di movimento per scene animate e comandi da scrivania.
- Touch · 240 × 320 pixel a colori
- Wi-Fi 2,4 GHz · Bluetooth 5 BLE
- 8 MB PSRAM · 16 MB Flash
- Speaker integrato · senza microfono
- Accelerometro e giroscopio · USB-C
Scheda identificata nel laboratorio; confezione e quantità da verificare
Uso e collegamenti +
Revisione V1 con display ST7789 e touch CST328. Il firmware V2 non è intercambiabile. Connettore batteria e ricarica integrati; la percentuale nel firmware NEKO è stimata dalla tensione. Il nuovo collegamento dell’app richiede l’aggiornamento da 0.7.3.
Modello ESP32-S3-Touch-LCD-2.8-V1
Audio05
AZDelivery · MAX98357A
Amplificatore I2S
Trasforma l’audio digitale in suono attraverso un altoparlante passivo. Per promemoria e suoni da sviluppare.
- DAC e amplificatore mono
- Alimentazione 2,5–5,5 V
- Fino a 3 W · altoparlante 4–8 Ω
Confezione: quantità dei moduli da verificare
Uso e collegamenti +
Richiede pin I2S, altoparlante compatibile e firmware audio dedicato. La potenza dipende da tensione e impedenza; voce e avvisi non sono ancora verificati su questo circuito.
ASIN B09PL7DSK5
Audio06
ARCELI · INMP441
Microfono digitale
Piccolo microfono per esperimenti di ascolto e comandi vocali espliciti, con elaborazione audio da sviluppare.
- MEMS omnidirezionale
- I2S a 24 bit
- Ingresso audio digitale
Confezione: 5 microfoni · link ripetuto, registrato una sola volta
Uso e collegamenti +
Il datasheet del chip indica 1,62–3,63 V; non prova la presenza di un regolatore sulla scheda ARCELI. Verificare il modulo prima del cablaggio. Funzioni vocali da implementare.
ASIN B0FQCHHJSC
Audio07
CQRobot · coppia da 8 Ω
Altoparlanti compatti
Due altoparlanti passivi in cassa per una futura uscita sonora, da pilotare con un amplificatore adatto.
- 8 Ω · 2 W nominali
- 3 W massimi dichiarati
- 35 × 25 × 6,8 mm · DuPont 2,54 mm
Confezione: 2 altoparlanti
Uso e collegamenti +
Non collegare direttamente ai GPIO. Compatibilità nominale con l’intervallo 4–8 Ω del MAX98357A; volume, collegamento e potenza effettiva vanno verificati.
ASIN B0GCZL6PCV
Controlli08
QWORK · KY-040 / WD6133
Manopola con pulsante
Ruota per scegliere una scena o una voce del menu, premi per confermare: un comando fisico semplice.
- Encoder a rotazione continua
- Pulsante integrato
- 20 impulsi per giro dichiarati
Confezione: 5 moduli encoder
Uso e collegamenti +
Schema NEKO a 3,3 V; verificare revisione, resistenze e pull-up prima del cablaggio. Il valore commerciale 5 V non autorizza segnali a 5 V sui GPIO ESP32.
ASIN B09R41C1HR
Alimentazione09
Adafruit · prodotto 2465
PowerBoost 1000C
Caricabatteria e convertitore per un NEKO portatile. Alimenta il progetto anche durante la ricarica.
- Cella Li-ion/LiPo da 3,7 V
- Uscita regolata a 5,2 V
- Ricarica micro-USB fino a 1 A
Confezione: scheda e presa USB-A da saldare
Uso e collegamenti +
Batteria necessaria: verificare polarità e corrente di carica ammessa. Micro-USB è l’ingresso di ricarica; l’uscita 5,2 V non va su pin 3V3 o connettori batteria 3,7 V.
ASIN B01BMRBTH2
Il link INMP441 compare due volte nell’elenco ricevuto: è una sola scheda inventario. Due link non confermano due confezioni.
